煤炭业调度通信需求及组网方案

煤炭生产对通信的要求

1、满足井上下的安全、生产的需要

煤炭生产主要在地下作业，存在工作环境恶劣（工作区域狭小、照明差、潮湿、有腐蚀性），不安全因素多（主要有水、火、瓦斯、顶板等事故的威胁），人员、设备流动性大等诸多特殊的因素。从作业流程上看，在井下还具有多工种联合流水作业的特点，这种作业经常性的有很多重型设备参与其中，设备之间的运输、安装、调试配合要求很高，信息传输必须及时、准确。同时，煤矿地面的管理部门、生产辅助环节又具备地面工厂生产的一切特点。所以煤矿通信网必须既满足井下的安全、生产的需要，又要满足地面生产、指挥、管理以及人们生活等各方面的需求。

煤矿通信网的方案设计中，要本着通信网络的一次规划，分步实施，长期受益的原则。充分采用先进完善的数字调度设备配置，以灵活可靠的网络结构，打造一个能满足煤炭生产调度指挥的短期和长远需求的现代智能化的煤炭通信网。

2、高可靠的生产调度通信系统作保障

金彩汇彩票多数矿业集团公司以多矿点、矿距远等因素。因此，要求煤炭专网调度通信应充分运用一体化网络理念，采用一体化网络通信平台。除必须建立行政通信系统，设立总调度指挥中心外，还必须建立一、二矿生产调度通信系统，分别配置数字程控调度机，可由总调度指挥中心，统一调度管理下属矿调度指挥中心，实现总调人员通过调度台能随时与任何一个通信系统内的任何一部电话建立联系，达到迅捷方便，一键到位的要求。可以随时与上级调度建立联系，并相互成网，各矿区电话实现等位互拨，以满足现代化先进的采煤生产调度指挥需要。

3、有效地保障设备可靠的运行

金彩汇彩票随着煤炭生产的现代化程度不断提高，对通信手段、系统功能的要求也在不断增多。保证通信信息能够及时、准确、快速的传递对于煤炭生产、经营来说极为重要。系统的建设，要将无线通信和数台调度程控调度机一起构成一体化调度通信网络结构；要具有独立完善的硬件、软件检测故障的措施，一但发生故障能自动隔离，并自动进行定位诊断。要有主备冗余、分散控制、软件容错等技术，在结构、功能、业务和设备管理等诸方面，均能独立生存和清晰分割，以有效地保障设备可靠的运行。

矿用电话调度系统的组成

金彩汇彩票1、调度主机：调度主机要实现所有呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。

2、调度台：调度台是进行具体操作的平台。调度员可以通过调度台观察所有调度用户的使用状态，进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。调度台采用丹麦键，256键。

3、PC终端维护：终端维护的作用是控制与维护数字调度主机的工作，包括数据管理、维护、会议电话管理和计费管理等功能。

4、全通道录音系统：对整个系统任何通话线路进行录音。 调度机布线系统：由矿用通信电缆MHYV 、矿用电缆分线盒 、防爆电话机接线盒等组成。

金彩汇彩票5、主机配套主要产品（选购）：矿用电话耦合器、矿用通信电缆、通信线路综合保护器、本安型防爆电话机。

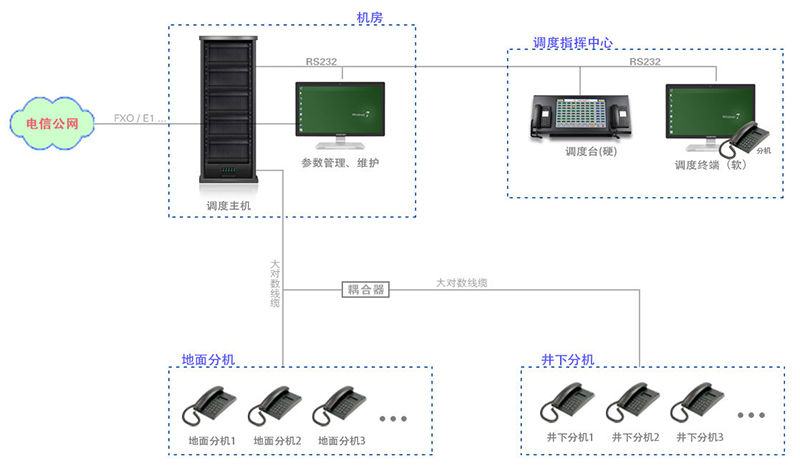

标准（基本型）组网方案架构图

方案特别说明

1、主板和电源公共热备份技术，实现无缝切换工作。Ｓ口和Ｏ口三级防雷设计、过流过压保护电路，故障隔离自动恢复。避免局部故障引起系统瘫痪

2、中继接口全面混合汇接，NO7，PRI，ETSI，QSIG，NO1，R2，，EM，环路等之间混合汇接，全面支持所有制式的环路中继或数字中继来电显示

金彩汇彩票3、数据备份，设置公共机备份各类系统数据，包括系统参数、通话记录、话单等

金彩汇彩票4、全通道录音文件备份及联网查询

金彩汇彩票5、系统容量可扩展性强，最大支持1792线（分机和中继总和）

6、超强的字头管理功能，可设置与自建小灵通系统、电信和移动运营商之间的等位呼叫等

7、功能扩展性强，支持各类系统的协议对接，完善系统融合度
